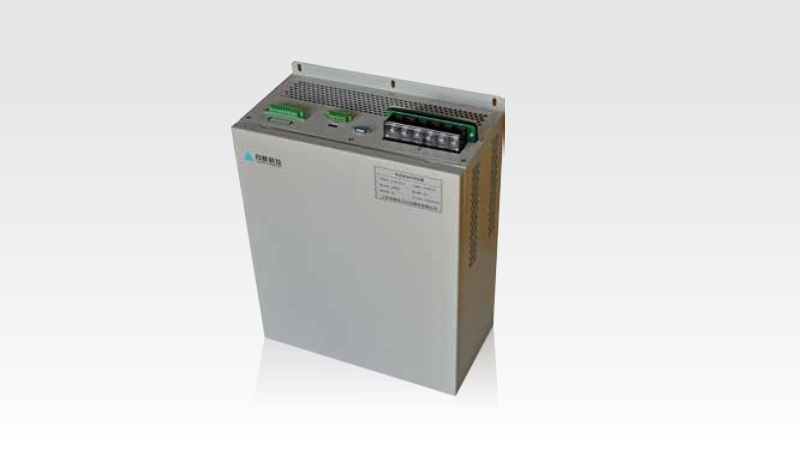

有源滤波补偿模块

产品概述:

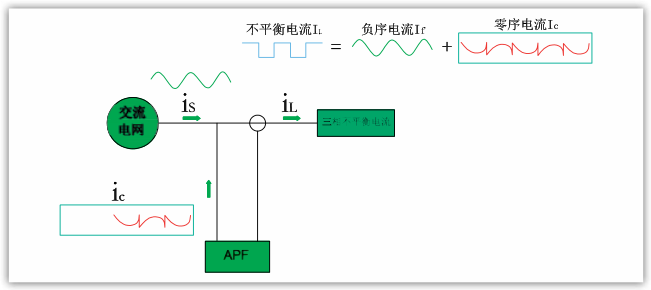

       有源滤波补偿装置（APF）能对不断变化的谐波和无功电流进行滤除，不仅滤波效果彻底，而且克服了无源滤波器整机体积庞大、容易和系统产生谐振等缺点。APF基本原理如图所示：装置以并联的方式接入电网，实时检测补偿对象的电流和电压，经过内部指令电流运算电路计算得出补偿电流的指令信号，经过补偿电流发生电路（PWM电流变换）得出补偿电流（与谐波电流大小相等、方向相反），补偿电流与负载电流中的谐波及无功电流进行抵消，最终得到期望的正弦电网电流。

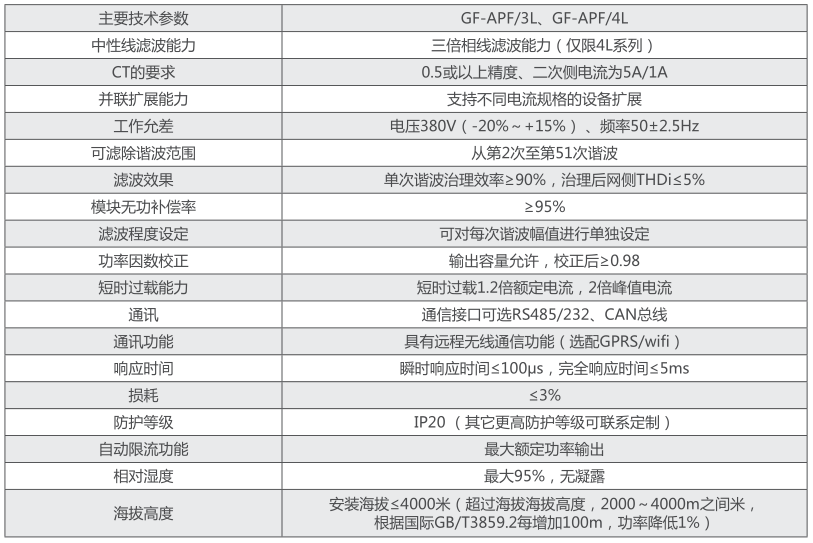

技术参数:

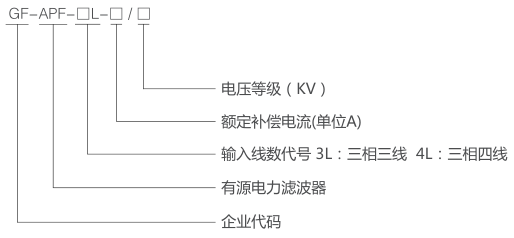

产品型号:

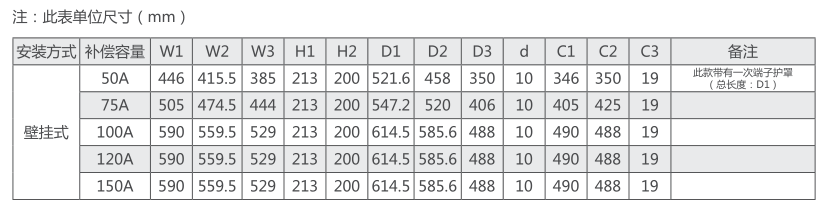

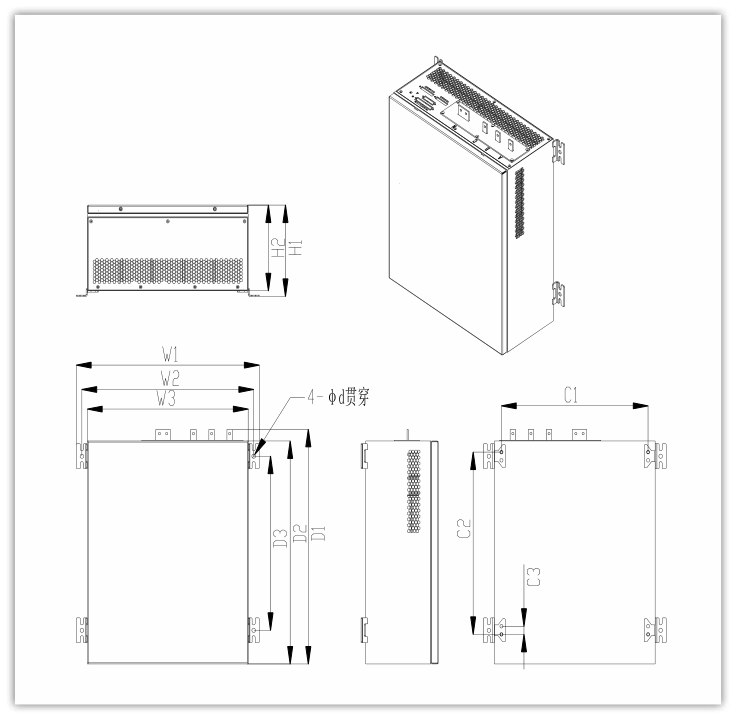

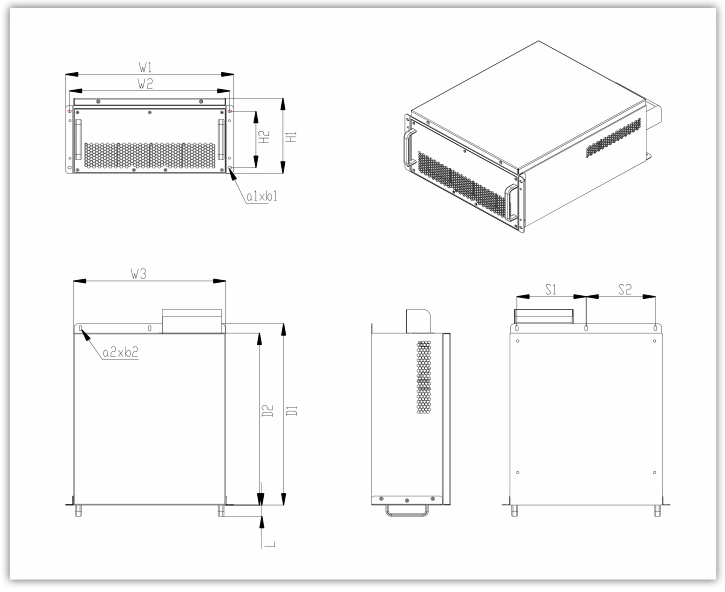

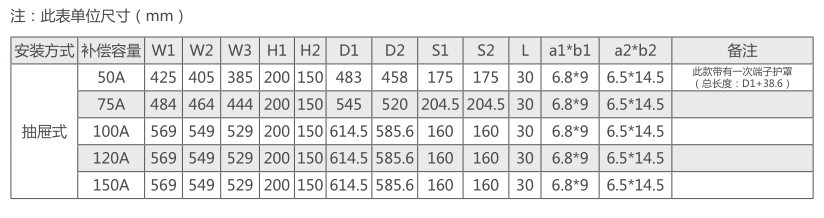

安装尺寸:
